簡史

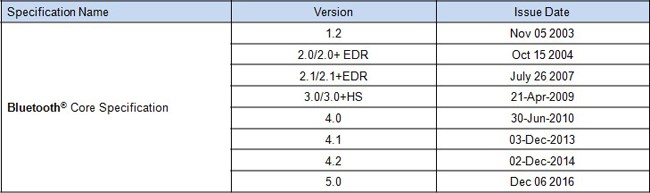

版本

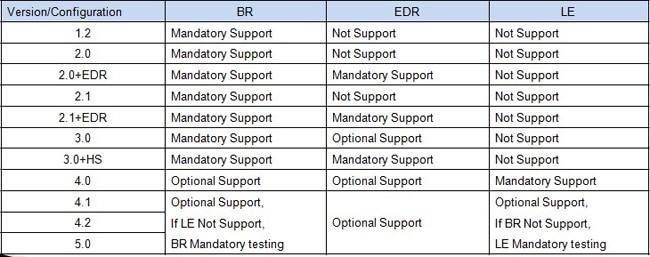

配置



傳統藍牙設備



傳統藍牙+低功耗設備

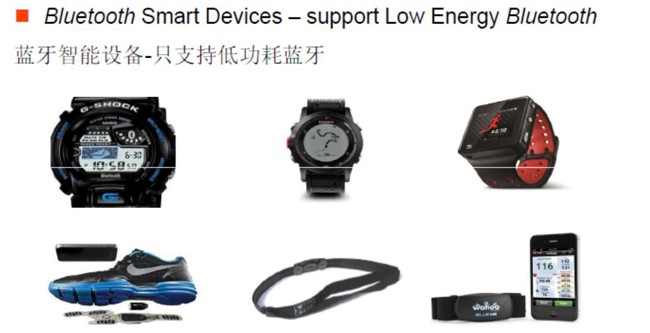

低功耗設備



藍牙5.0資格認證標準

協議（Protocol）一致性測試:

Core.TCRL.2016-2



射頻一致性測試：

RF-PHY Cover Standard：

Core.TCRL.2016-2; RF-PHY.TS.5.0.0



RF Cover Standard：

Core.TCRL.2016-2; RF.TS.5.0.0;



配置文件（Profile）兼容性測試：

Profile.TCRL.2016-2; GATTBased.TCRL.2016-2



藍牙5.0性能

      作為全球應用最為廣泛短距離通信技術之一的藍牙，藍牙技術聯盟（SIG)于2016年12月發布了藍牙5.0，藍牙完美的兼容在現有藍牙的基礎上，重點提升了藍牙低功耗技術性能，與藍牙4.2相比，低功耗傳輸速率提升2倍，傳輸距離提升4倍，傳輸容量增加至8倍，同時改善了藍牙在全球環境中與其他通信技術兼容。



(1) 更好的兼容性

藍牙5.0引入時隙可用性掩碼（SAM），以檢測藍牙信道的可用時隙，防止相鄰信道間相互干擾。時隙可用性掩碼旨在檢測和防止2.4GHz ISM頻段和相鄰LTE頻段的沖突問題，為開發人員提供更有效的產品解決方案



(2)  2倍傳輸速度

藍牙5.0將藍牙低功耗(LE)設備傳輸速率提升兩倍，從原有的1Mbps至2Mbps，兩倍傳輸速率減少了發送和接收數據的時間，使移動設備通過藍牙技術更新固件更加迅速穩定，同時讓藍牙技術在物聯網上設備上有更多的應用場合。



(3)  4倍傳輸距離

低功耗藍牙的傳輸提升4倍距離，在相同功率保持的條件下，通過傳輸速率調整能夠使傳輸距離300米左右，藍牙技術可以擴展到智能家居及工業領域，優化藍牙技術原本覆蓋能力的劣勢。



(4)  8倍傳播容量

藍牙5.0的傳播容量是藍牙4.2的8倍，而8倍的傳播容量源于其支持更大的數據包，最大數據包從原來的37-octet到現在的255-octet。同時藍牙LE的傳播信道也在原基礎的3個增加到40個。傳播信道的擴展讓藍牙技術支持更豐富的APP應用。在擁擠的2.4GHz電磁環境頻段，藍牙5.0能有效地利用傳播信道，減少傳播時間，開辟更豐富連接方式以及提供藍牙信標（Beacon-Based）優化方案。



藍牙5.0射頻測試Case變化



藍牙認證中的測試用例變化

雖然藍牙5.0在認證流程上沒有變化，但作為藍牙設備認證的測試依據―測試Case的變化較大。

藍牙測試Case劃分為4個等級:A類測試Case需要在SIG認可的測試機構進行認證測試，并提供指定測試系統下的測試結果作為依據;B類測試Case可以由生產廠商自定義測試環境，并提供測試結果，并作為認證測試的依據；C類測試用例需要廠商提供一份聲明文件用于說明支持相關特性即可;D類測試用例則不需要任何測試依據。

(1) 射頻測試Case變化

藍牙5.0認證的測試Case參考列表文件Core.TCRL.2016-02，射頻部分的測試用例變化很大。藍牙4.2與藍牙5.0的射頻一致性測試用例數量見下表a。

表a 藍牙射頻測試Case數量

配置	藍牙4.2	藍牙5.0
基礎速率（BR）	9個	9個
增強速率（EDR）	15個	15個
低功耗（LE）	10個	47個
總計	34個	71個



可以直觀看到測試Case的變化部分在LE部分，新增了37個LE測試Case，分別為7個發射機和30個接收機測試用例。新增測試用例均針對藍牙5提出的低功耗藍牙編碼和2倍速率等新特性，具體新增測試見表2和表3。藍牙5新增測試用例重點提及以下三種狀態的射頻測試。

2Mb/s狀態:指在測試模式時使用2Msym/s符號速率傳輸有效載荷為PRBS9的LE測試包的測試Case;低功耗藍牙編碼狀態:藍牙5新增特性，在射頻測試中分為S=2和S=8兩種情況，在測試中使用規定的數據包。

穩定調制指數:指在接收機性能測試時，設備的發射機需要設置在穩定調制特性狀態下。



表b 發射機新增測試Case

TP/TRM-LE/CA/BV-08-C	2Mb/s速率下的帶內雜散
TP/TRM-LE/CA/BV-09-C	1Mb/s速率下的穩定調制特性
TP/TRM-LE/CA/BV-10-C	2Mb/s速率下的調制特性
TP/TRM-LE/CA/BV-11-C	2Mb/s速率下的穩定調制特性
TP/TRM-LE/CA/BV-12-C	2Mb/s速率下的載波頻率偏差和漂移
TP/TRM-LE/CA/BV-13-C	低功耗藍牙編碼調制特性（S=8）
TP/TRM-LE/CA/BV-14-C	低功耗藍牙編碼載波頻率偏差和漂移
TP/TRM-LE/CA/BV-08-C	2Mb/s速率下的帶內雜散



表c接收機新增測試Case

TP/RCV-LE/CA/BV-08-C	2Mb/s速率下的接收機靈敏度
TP/RCV-LE/CA/BV-09-C	2Mb/s速率下的載干比和接收機性能
TP/RCV-LE/CA/BV-10-C	2Mb/s速率下的阻塞性能
TP/RCV-LE/CA/BV-11-C	2Mb/s速率下的互調性能
TP/RCV-LE/CA/BV-12-C	2Mb/s速率下的最大輸入電平信號
TP/RCV-LE/CA/BV-13-C	2Mb/s速率下的誤包率報告機制
TP/RCV-LE/CA/BV-14-C	穩定調制指數下的常溫接收機靈敏度
TP/RCV-LE/CA/BV-15-C	穩定調制指數下的載干比和接收機性能
TP/RCV-LE/CA/BV-16-C	穩定調制指數下的阻塞性能
TP/RCV-LE/CA/BV-17-C	穩定調制指數下的互調性能
TP/RCV-LE/CA/BV-18-C	穩定調制指數下的最大輸入電平信號
TP/RCV-LE/CA/BV-19-C	穩定調制指數下的誤包率報告機制
TP/RCV-LE/CA/BV-20-C	穩定調制指數下的2Mb/s接收機靈敏度
TP/RCV-LE/CA/BV-21-C	穩定調制指數下的2Mb/s載干比和接收機性能
TP/RCV-LE/CA/BV-22-C	穩定調制指數下的2Mb/s阻塞性能
TP/RCV-LE/CA/BV-23-C	穩定調制指數下的2Mb/s互調性能
TP/RCV-LE/CA/BV-24-C	穩定調制指數下的2Mb/s接收機靈敏度
TP/RCV-LE/CA/BV-25-C	穩定調制指數下的2Mb/s接收機靈敏度
TP/RCV-LE/CA/BV-26-C	低功耗藍牙編碼后的接收機靈敏度（S=2）
TP/RCV-LE/CA/BV-27-C	低功耗藍牙編碼后的接收機靈敏度（S=8）
TP/RCV-LE/CA/BV-28-C	低功耗藍牙編碼后的載干比和接收機性能（S=2）
TP/RCV-LE/CA/BV-29-C	低功耗藍牙編碼后的載干比和接收機性能（S=8）
TP/RCV-LE/CA/BV-30-C	低功耗藍牙編碼后的誤包率報告機制（S=2）
TP/RCV-LE/CA/BV-31-C	低功耗藍牙編碼后的誤包率報告機制（S=8）
TP/RCV-LE/CA/BV-32-C	低功耗藍牙編碼在穩定調制指數下的接收機靈敏度（S=2）
TP/RCV-LE/CA/BV-33-C	低功耗藍牙編碼在穩定調制指數下的接收機靈敏度（S=8）
TP/RCV-LE/CA/BV-34-C	低功耗藍牙編碼在穩定調制指數下的載干比和接收機性能（S=2）
TP/RCV-LE/CA/BV-35-C	低功耗藍牙編碼在穩定調制指數下的載干比和接收機性能（S=8）
TP/RCV-LE/CA/BV-36-C	低功耗藍牙編碼在穩定調制指數下的誤包率報告機制（S=2）
TP/RCV-LE/CA/BV-37-C	低功耗藍牙編碼在穩定調制指數下的誤包率報告機制（S=8）



藍牙5.0射頻一致性測試系統與原有平臺可以共用測試儀表，只是在藍牙5.0的信令單元和固件更強大。

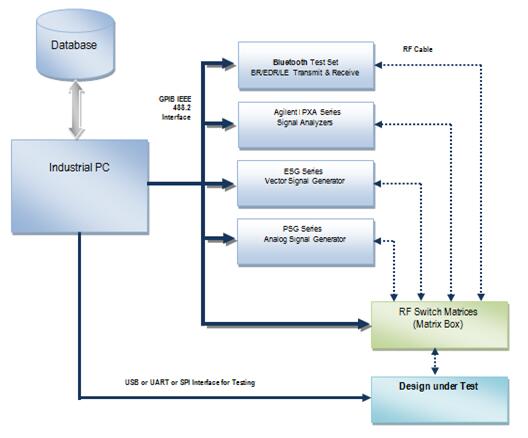

測試系統示意圖

                 RF test system (RTSB-A)

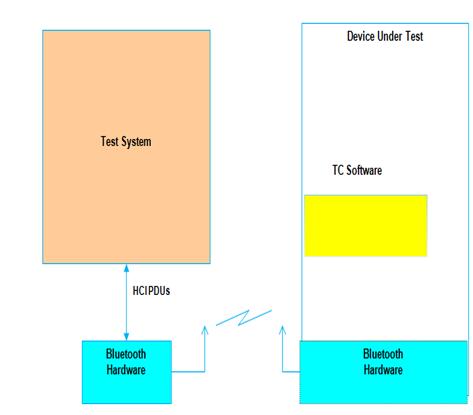

Profile Tuning Suite (PTS)



藍牙5.0協議測試Case變化

藍牙5.0針對協議測試部分增加了大量測試Case，包括主機控制接口（HCI）10個、連接層（LL）75個、鏈路管理協議（LMP）8個、通用訪問配置文件（GAP）4個。新增部分基本上是針對藍牙新特性做出修訂，涉及控制器配置、設備發現命令等多個方面。     以HCI藍牙5.0新增協議測試用例、TP/CCO/BV-16-C低功耗藍牙讀取周期廣播列表尺寸命令為例，介紹協議測試流程。 測試初始條件:藍牙被測設備應進入待機狀態。 測試過程:     測試儀表發送一個低功耗藍牙讀取周期傳播列表尺寸的命令給被測設備;測試儀表接收到從被測端返回的命令完成事件，該事件需要包括正確的讀取命令，以及周期傳播列表的尺寸信息等內容。



測試儀表接收的命令完成事件，狀態為Status:00x0，定義該事件為成功狀態； 尺寸信息需要滿足格式為Periodic Advertiser List Size:0Xxx，其中數據需要滿足藍牙5.0標準格式要求，同時，信息發送先后順序。

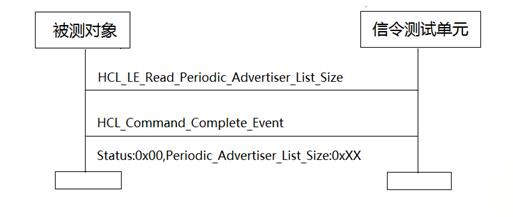

協議測試流程示意圖



藍牙5.0認證流程



藍牙認證按照產品類型劃分，認證產品可以是一個最終產品形態，也可以根據不同需求按照子系統或組件的形態進行認證測試，可分為七種類型：

1、藍牙最終產品；

2、藍牙控制器(Controller）子系統產品；

3、藍牙主機(Host)子系統產品；

4、藍牙應用層子系統產品；

5、藍牙組件產品；

6、藍牙測試設備；

7、藍牙研發工具。



藍牙產品可按照上述七種產品類型進行認證，同時SIG對一些藍牙產品有減免測試政策，比如繼承、改型等方式。

繼承，是指在一些特定情況下，最終產品對原來芯片認證過的子系統進行合并作用，這種情況下可免除部分協議測試工作，新產品繼承原有芯片的測試結果即可。

改型，是指產品形態的改變，而不是為了實現同樣功能而設計出新的方案，產品硬件和軟件部分應該與原型設計一致。改型后的產品會由藍牙認證專家BQE做最終評估。如果認為不滿足改型條件，需要重新進行測試認證。

藍牙5.0的推出并不會改變現有認證流程，藍牙產品可以繼續使用原有的SIG授權，如果需要得到藍牙5.0授權，只需要根據產品不同情況補充完成新的認證測試項目即可。



總結



本文主要敘述了藍牙5.0的技術及認證要求，性能提示及技術原理。重點介紹藍牙5.0認證測試要求的變化，包括射頻測試內容及測試系統的變化、協議測試內容變化等。有更多關于藍牙5.0技術問題請隨時與我司聯系400-1800-162。

德普華檢測集團藍牙資格認證部：Tony Liu
