EMC整改和解決方案

      德普華檢測在EMC整改上面有自己獨特的優勢，我們的技術專家曾經多次參加各類型電子/電器產品的EMC設計-開發-整改-測試認證；為多家企業進行過多種產品的工程設計與方案整改，在業內得到一致認可。

      到目前為止，經過整改的產品涉及的行業有IT信息類產品、AV音視頻類產品、通訊設備、汽車電子、家電電器、工業和醫療設備等。整改過的EMC項目有：CE.RE、RS、CS 、ESD、EFT、SURGE等多個項目的EMC問題整改，受到客戶的一致好評。

我們具有的優勢

15年產品EMC設計、整改經驗

高速度高效率實現產品拿證上市

低成本的解決方案，可批量實現生產化

專人專案負責制

專注、專業、快速、高效的響應隊伍

客戶至上的服務意識

合作后的效果

可使客戶明確開始EMC測試前需要做哪些詳細的準備工作

共同參與、親自體會產品測試以及EMC三要素定位的詳細過程

使客戶了解測試過程中不同的超標項目和超標頻點是如何采取不同整改措施

參考遞交的EMC定位分析報告，了解解決EMC問題的全部思路和方法

協助客戶完成產品的EMC最佳設計方案

整改案例1（藍牙音箱整改方案）

針對失敗的RE測試報告，確定為電源部分的EMI問題，對設備以下部分電路進行了修改：

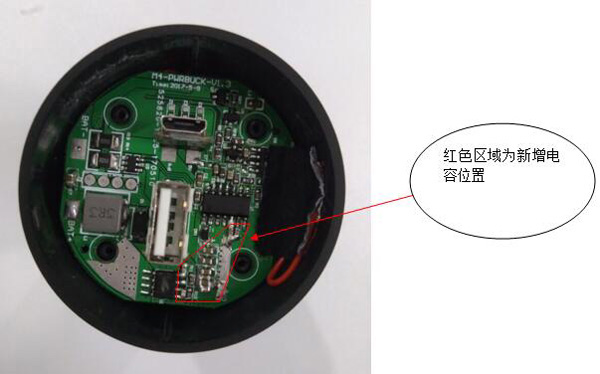

1.在5v/2A輸出電路增加104,102  SMD電容

2.在輸出MOS的2,4腳各放置一個33PF的SMD電容

3.在控制器的PWM輸出腳各放置一個15PF的SMD電容

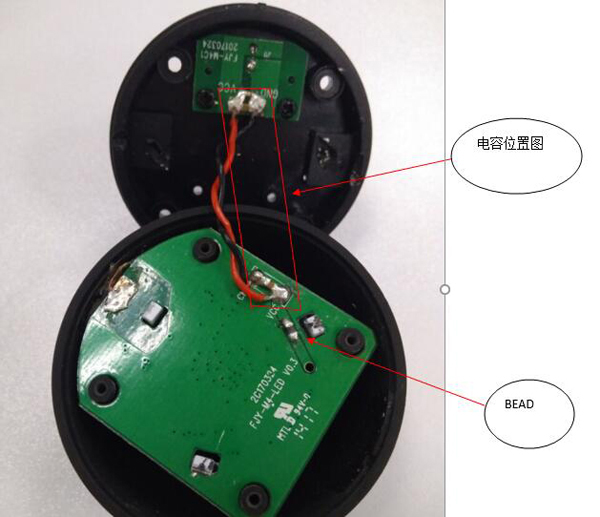

4.在LED燈接口板上分別放置一個106和一個104的SMD電容

5.在LED驅動板上電源接口上放置一個106  SMD電容

6.在LED驅動板上的電源線串入一個220歐姆的BEAD

參考下圖：

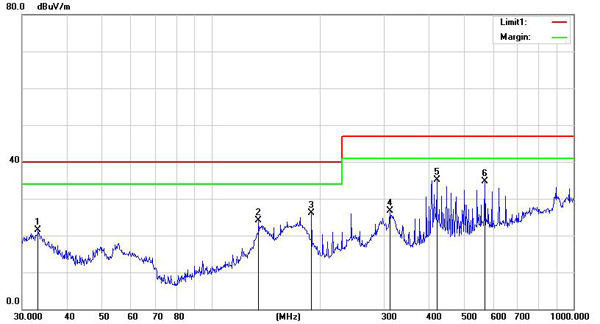

測試數據

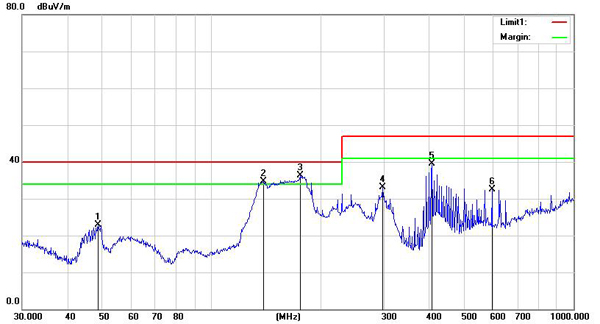

Ant.Polar.:Horizontal

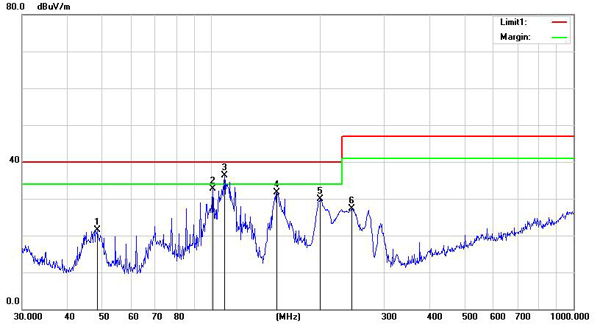

Ant.Polar.: Vertical

結論：通過整改后是OK的，各點余量足夠的大。

整改案例2（行車記錄儀整改方案）

針對失敗的RE測試報告，對設備以下部分電路進行了修改：

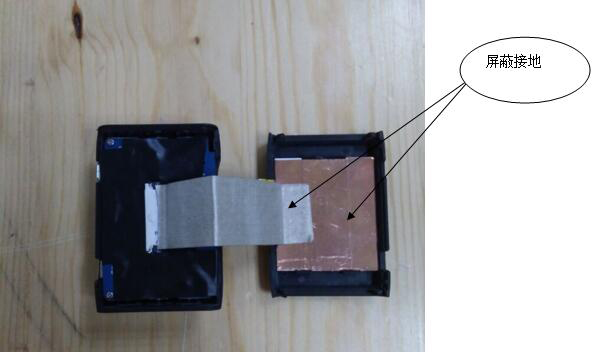

1．LCD板與主板連接FPC用導電布包裹并接地

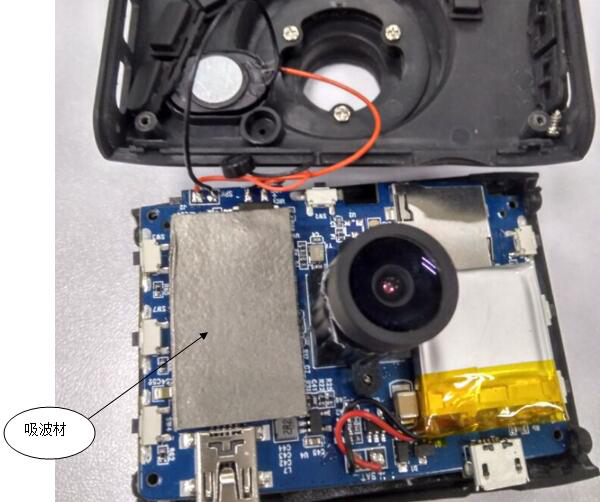

2．CPU上放置一塊吸波材料

3．電源輸入接口0電阻換成120歐姆磁珠

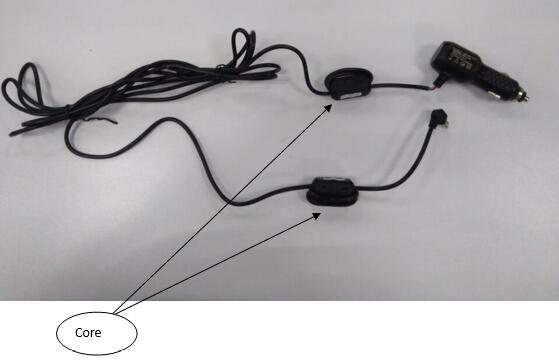

4．外置充電器線兩端加CORE

參考下圖：

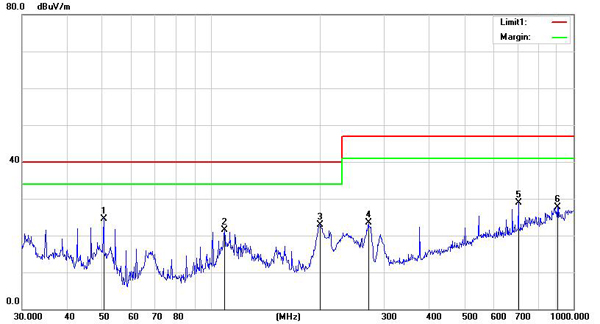

Ant.Polar.:Horizontal

Ant.Polar.: Vertical

結論：通過整改后是OK的，各點余量足夠的大。
