浪涌抗擾度測試是評估受試設備（EUT）對大能量浪涌的抵抗能力，是電磁兼容測試中常見的測試項目之一。

       浪涌的產生主要有兩個方面：一方面是模擬間接雷，如雷電擊中戶外線路有大量電流流入戶外線路或接地電阻，產生干擾電壓。雷電擊中臨近物體產生電磁場，在線路上感應的電壓電流；雷擊中地面，地電流通過公共接地系統時引入的干擾。另一方面是模擬切換瞬變，如主電源系統切換時產生的干擾，同一電網中大型開關跳動產生的干擾。

       按照IEC61000-4-5標準的要求，要能分別模擬在電源線上的通信線路上的浪涌測試。由于線路的阻抗不一樣，浪涌在這兩種線路上的波形也不一樣。

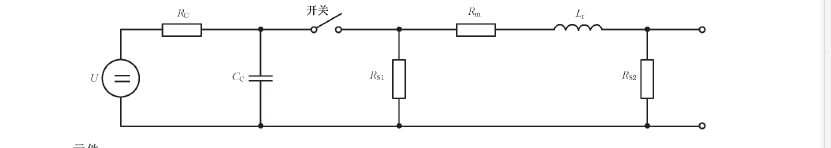

       一、電源測試采用1.2/50uS 組合波發生器，基本線路和相應浪涌波形：

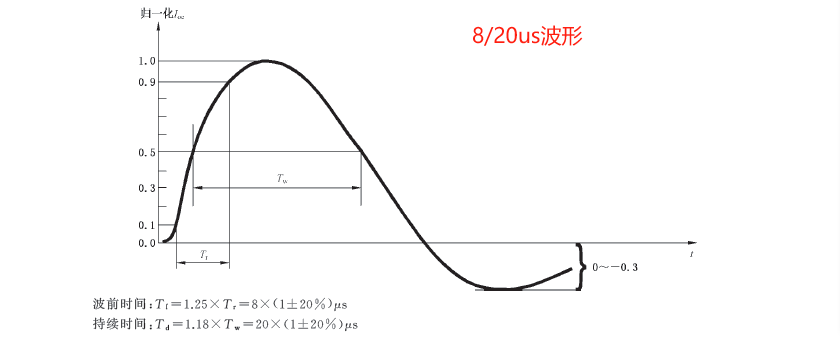

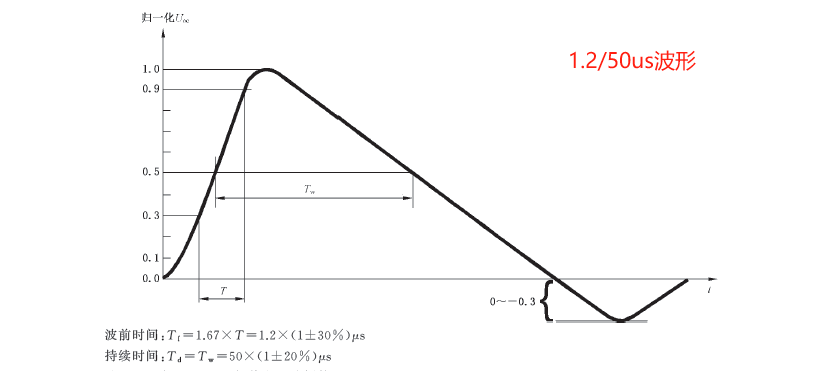

       1.2/50us波形為開路電壓波形；8/20us波形為短路電流波形；除了具有能產生上圖所示的波形外，組合波發生器還應具有以下基本性能要求：

       開路輸出電壓（峰值）：0.5～4KV；

       短路輸出電流（峰值）：0.25～2KA；

       發生器內阻：2Ω（可附加電阻10Ω或40Ω，以便形成12Ω和42Ω發生器內阻）；

       浪涌輸出極性：正/負；

       浪涌移位范圍：0°～360°；

       最大重復率：至少每分鐘一次。

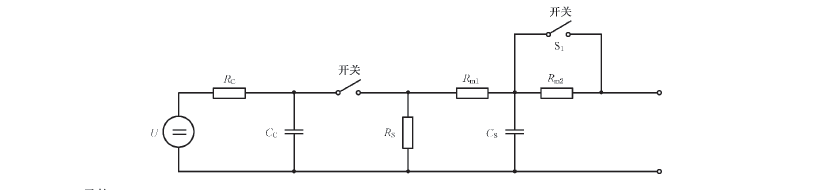

       二、通訊線路測試，采用10/700us組合波發生器，基本線路和電壓浪涌波形：

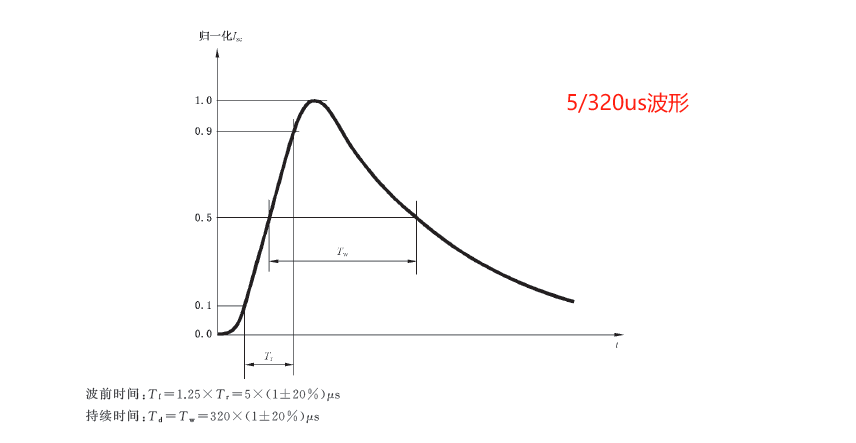

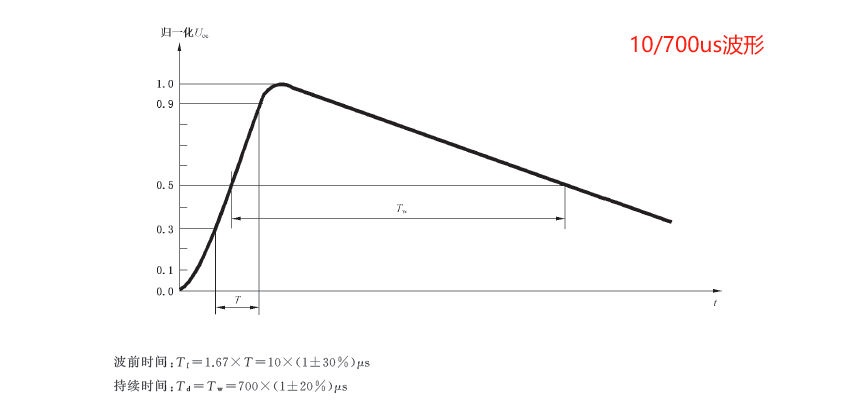

       10/700us波形為開路電壓波形；5/320us波形為短路電流波形；除了具有能產生上圖所示的波形外，組合波發生器還應具有以下基本性能要求：

       開路輸出電壓（峰值）：0.5～4KV；

       動態內阻：40Ω；

       輸出極性：正/負。
