GB 17625.1-2022已于2022年12月29日發布,并將于2024年7月1日起實施并替代GB 17625.1-2012。新標主要變更如下：

      一. 將帶有變速驅動器的冰箱和冰柜劃分為D類

      二. 5W以上的照明設備都需測試諧波

      1、額定功率大于25W 的設備要求：

      對于額定功率大于25W的且內置相位控制調光的白熾燈燈具,輸入電流的各次諧波不應超過新標A類設備限值相應的參數。

      對于額定功率大于25 W 的任何其他照明設備,輸入電流的各次諧波不應超過新標C類設備限值的相應參數。

      對于那些具有控制功能(如調光、調色)的裝置,當在以下兩種情況下進行試驗時,輸入電流的各次諧波不得超過根據新標C類規定限值給出的最大有功輸入功率(Pmax)條件下百分比得出的諧波電流限值:

      ——設置控制功能以獲得Pmax;
      ——將控制功能設置到預期在有功輸入功率范圍[Pmin,Pmax]內產生最大總諧波電流(THC)的位置,其中:

      ● Pmax≤ 50 W 時,Pmin=5 W;
      ● 50 W <Pmax≤250 W 時,Pmin=10% Pmax;
      ● Pmax>250 W 時,Pmin=25 W。

      2、5W≤額定功率≤25W的設備要求:
      *注:Ip(abs)為Ip+ 和Ip- 中絕對值較大者。

      對于5W≤額定功率≤25W的照明設備,應符合以下三項要求之一。

      ———諧波電流不應超過新標的D類設備限值的電流?；?/span>

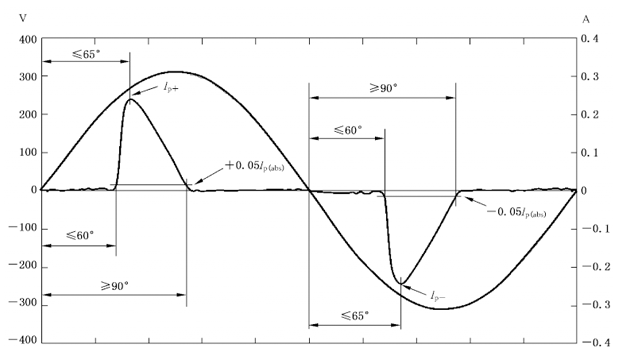

      ———用基波電流百分數表示的3次諧波電流不應超過86%,5次諧波電流不應超過61%;同時,當基波電源電壓過零點作為參考0°時,輸入電流波形應在60°或之前達到電流閾值,在65°或之前出現峰值,在90°之前不能降低到電流閾值之下。電流閾值等于在測量窗口內峰值絕對值最大值的5%,在包括該峰值絕對值的周期之內確定相位角測量值,見圖2。頻率高于9kHz的電流分量不應影響該評估[可使用類似于IEC61000-4-7:2002及其 Amd1(2008)中5.3描述的濾波器]。

      ———THD不應超過70%。用基波電流百分數表示3次諧波電流不應超過35%,5次諧波電流不應超過25%,7次諧波電流不應超過30%,9次和11次諧波電流不應超過20%,2次諧波電流不應超過5%。

      如果照明設備包括控制裝置(例如調光、調色),或被用于驅動多個負載,則僅在控制功能被使用且設置在光源負載在產生最大有功輸入功率時進行測量。

      注:上述要求是基于以下的假設———對于使用除相位控制以外控制器的照明設備,當輸入功率降低時 THC 隨之
降低。

      三. 僅在應急模式下發光的應急燈具不屬于照明設備

      四.獨立的相位控制調光器、舞臺照明和工作室專業燈具歸為A類設備

      五. 增加了多功能設備的要求

      如新標文件其他條款未作規定,則具有一個以上獨立功能的多功能設備應按下列規定進行試驗。

      注1:獨立功能之間不存在有意的相互影響。

      如果可通過合理設定實現,則對多功能設備的每個功能可獨立進行試驗。當設備的每個功能都滿足該功能所屬類別的要求時,該設備滿足本文件的試驗要求。

      對于沒有顯著標示如何單獨操作每個功能的設備,制造商可提供用于試驗的使用說明書,說明如何單獨實現設備的相應功能。這些說明書可詳細說明設備的內部變化,設備應按其進行相應試驗。

      如果未提供試驗說明書,或無法單獨運行每個功能對設備進行試驗,若設備在其所有功能同時開啟的條件下,滿足最嚴格的限值要求,則設備滿足本文件的要求。如果設備的某一功能與其他功能相比,能顯著地被視為設備的主要功能,設備可在同時開啟全部功能的情況下進行試驗,并用其主要功能的限值進行符合性判定。

      注2:例如,一臺門上帶有電視的冰箱仍然以制冷作為其主要功能。

      六.更改了針對調光器（非白熾燈時）的要求

      七.更改了電視接收機的試驗條件

      八.更改了照明設備的實驗條件

      九. 更改了真空吸塵器的試驗條件

      調節真空吸塵器空氣進氣口,應使其按照IEC60335-2-2:2019的規定的正常模式工作。

      功率可調的真空吸塵器,應調整其控制裝置,在以下三種工作模式下進行試驗,每種模式的時間段相同且至少持續2min:

      ———最大輸入功率;

      ———最大有功輸入功率的50%±5%,如不可能(例如是多級控制的),則根據設備的功能設計,調到所支持的最接近50%的功率;

      ———最小輸入功率。

      注:如果設備有功輸入功率的最小值也大于50%最大有功輸入功率,上述要求意味著真空吸塵器試驗了三個相同的時間段:一個時間段將控制器調整到最大輸入功率,兩個時間段將控制器調整到最小輸入功率。

      三個時間段無須連續,但在應用6.3.3.4的限值時,假設這三個時間段連續。此時,整個試驗觀察時長由三個相同的時間段組成,不用考慮三個時間段之外的諧波電流值。

      如果真空吸塵器含有選擇瞬時高功率(“加速器”)工作模式的控制器,該模式會自動返回到低功率模式,則計算諧波電流平均值時不考慮該高功率模式。當試驗使用針對單個1.5s平滑均方根諧波電流值的限值時,才應進行此模式的試驗。

      十. 更改了洗衣機的試驗條件

      十一. 更改了電磁爐的試驗條件，同時考慮了其他類型的烹飪用具

      1.電磁爐和電磁灶

      電磁爐和電磁灶試驗時,應取一個平底鋼鍋,盛入約最大容積一半的水,水溫為室溫,把鍋放在每個烹飪區的中心。每個烹飪區應通過兩個步驟分別進行試驗:

      1) 首先針對不同的控制檔位(包括加速器模式)試驗幾秒鐘。如果不存在步進式功率等級,將可調節范圍分成近似等距的10個等級,以便確定最高 THC時的控制等級。

      2) 先基于標準的規定,再在產生最高 THC的控制等級進行測量,并將測量值與規定的發射限值進行比較。

      鍋底的直徑至少應與烹飪區的直徑相等。使用符合該要求的最小的標準烹飪容器。

      標準烹飪容器的接觸面的標稱直徑為110mm、145mm、180mm、210mm 和300mm。

      容器底部應為凹面,并且在環境溫度(20±5)℃下,平整度的偏差不應超過直徑的0.6%。

      對允許具有凸形底部容器使用的烹飪區(例如炒鍋區)進行測量時,應使用與電磁爐配套提供的容器,或者制造商推薦的其他容器。

      能夠組合和控制在一起使用的并排烹飪區應分別進行測量。

      對由多個小線圈自動配置成為一個有效加熱區的烹飪區,應使用直徑為300mm 的容器進行試驗。容器應居中放置在烹飪區。

      2.非電磁感應式電爐和電灶

      對于具有數個烹飪區的設備,應按照標準分別對每個單獨的烹飪區進行測量。

      每個烹飪區應按照預期會產生最大 THC的控制設置進行操作。選擇一個適宜的鍋或盆,在盛有約最大容積一半的飲用水后,應放置在烹飪區的中心位置上。

      十二. 更改了電弧焊設備的試驗條件

      十三. 增加了高壓清潔器的試驗條件

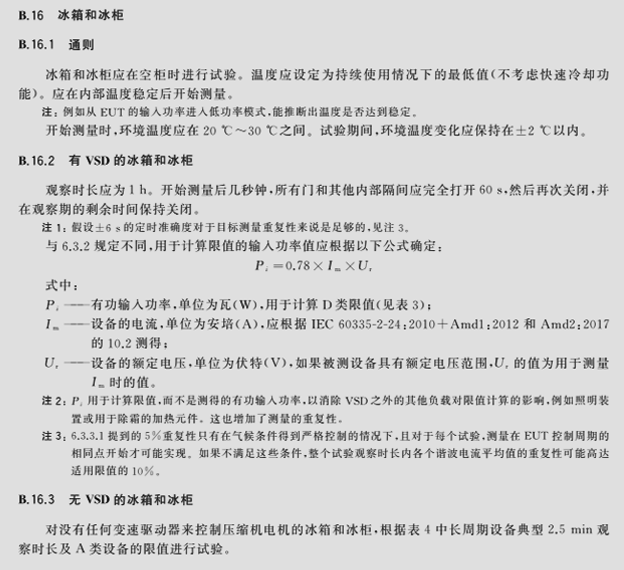

      十四. 增加了冰箱和冰柜的試驗條件

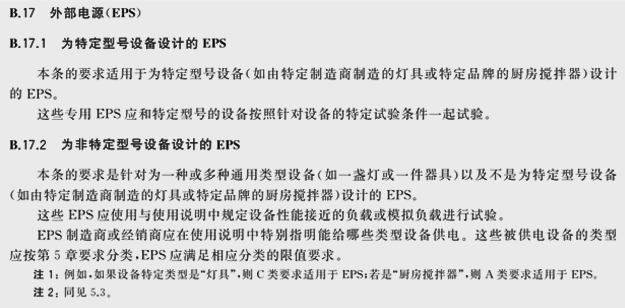

      十五.增加了外部電源的試驗條件
      十六.增加了部分奇諧波電流計算的規范性附錄
