EN IEC 61000-3-2(2021版)新版諧波更新變化，照明設備測試限值變化介紹

文章來源：深圳市德普華電子測試技術有限公司 人氣：2790 發表時間：2023-01-12 【小中大】

       一、更新變化如下：


       1. 更新額定功率≤25W照明設備的排放限值，以便涵蓋新型照明設備;

       2. 照明設備增加5W的閾值，5W以上的照明設備都需測試諧波;

       3. 僅在應急模式下發光的應急燈具不屬于照明設備;

       4. 獨立的相位控制調光器、舞臺照明和工作室專業燈具歸為Class A;

       5. 如果照明設備控制模塊的有效輸入功率≤2W，其照明設備諧波測試不符合標準7.4.2和7.4.3中的限值，因此控制模塊對于諧波電流的影響可以不考慮，要將控制模塊與其余功能分開測試;

       6. 電磁爐和電烤盤使用的容器改成鋼制平底鍋，平底鍋的凹面為不超過直徑的0.6%，平底鍋底部接觸面的直徑為110毫米、145毫米、180毫米、210毫米、300毫米，但至少要等于烹飪區的直徑。每個烹飪區域要單獨測試，分兩步進行:
       第一步.每個功率控制等級都要測試幾秒鐘。如果是連續的功率等級控制，則要分為10個相等的間隔。記錄在哪一個功率等級下所測得的總諧波電流(THC)高；
       第二步. 用產生最大總諧波電流 (THC)的功率等級做最終測試

       二、照明設備測試限值變化

       1. 有效輸入功率＞25W的照明設備測試限值：

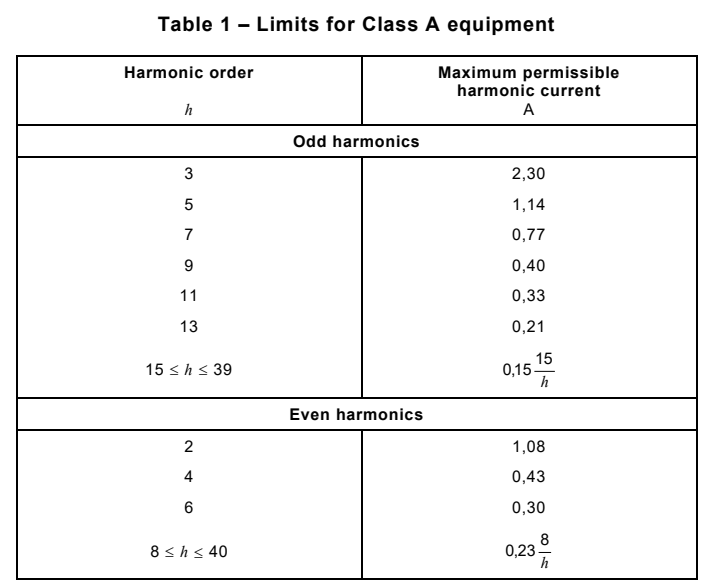

       如表1所規定的限制。

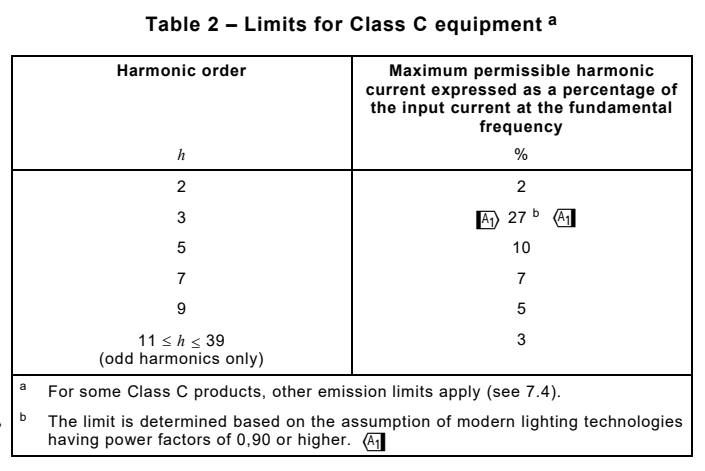

       對于額定功率大于25W的其他照明設備，輸入電流的諧波不應超過表2中給出的相對限制。對于那些包含控制手段(對于額定功率大于25W的白熾燈和內置相位控制調光的燈具，輸入電流的諧波不應超例如調光，顏色)的類型，當在以下兩種條件下測試時，輸入電流的諧波不應超過表2中給出的最大有源輸入功率(Pmax)條件的百分比限值導出的諧波電流值:

用控制集的方法得到Pmax，將控制手段設置為預期在有源輸入功率范圍[Pmin, Pmax]內產生最大總諧波電流(THC)的位置：

如果Pmax≤50 W，中Pmin = 5 W;

如果50 W< Pmax ≤250 W，Pmin= Pmax乘以10%;

如果Pmax > 250W，Pmin= 25W。


       2. 5W≤有效輸入功率≤25W的照明設備測試限值有三種：

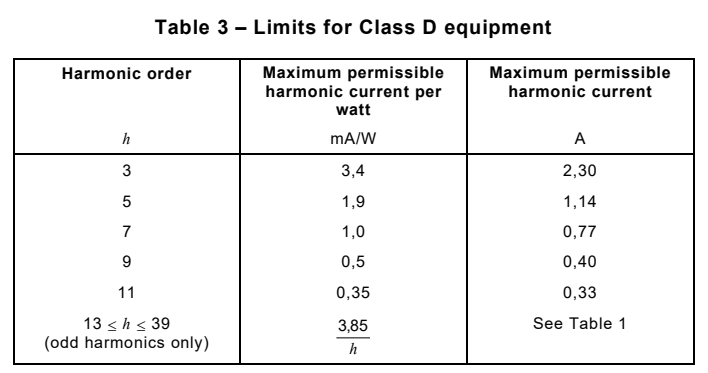

       1) 諧波電流不得超過表3第2列的功率限值;


       2) 第三次諧波電流以基波電流的百分比表示，不應超過86%，第五次諧波電流不應超過61%。此外，輸入電流的波形應使其在60°之前或60°時達到5%電流閾值，在65°之前或65°時達到峰值，并且在90°之前不低于5%電流閾值，參考基本電源電壓的任何過零。電流閾值為測量窗口中出現的最高絕對峰值的5%，相位角測量是在包含該絕對峰值的周期內進行的。頻率高于9KHz的電流分量不應影響這一評估(可以使用與IEC 61000-4-7 - 2002和IEC 61000-4-7 - 2002/AMD1:2008 5.3中所述類似的濾波器);

       3) THD不得超過70%。用基波電流的百分比表示的三次諧波電流不得超過35%，五次電流不得超過25%，七次電流不得超過30%，九、十一次電流不得超過20%，二次電流不得超過5%。
此文關鍵詞：諧波,照明設備,測試限值
