濾波措施介紹

       濾波是將信號中特定波段頻率濾除的操作，是抑制和防止干擾的一項重要措施；濾波常使用的電路包含RC電路和LC電路。

       一.RC電路

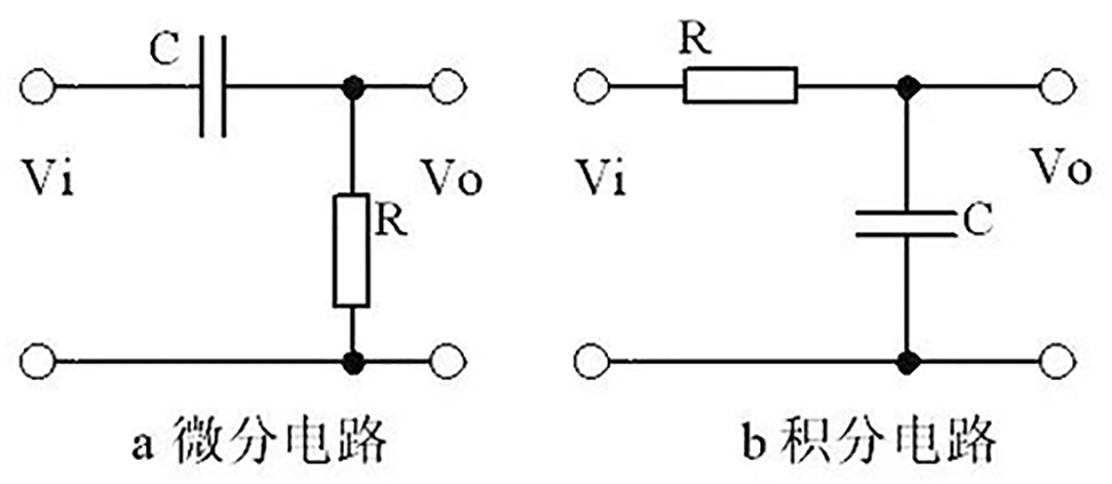

       RC電路又分RC微分電路、RC積分電路、RC耦合電路（與微分電路圖相同）, 電路圖見下圖

       （a）RC微分電路可把矩形波轉換為尖脈沖波，此電路的輸出波形只反映輸入波形的突變部分，即只有輸入波形發生突變的瞬間才有輸出。

       （b）RC積分電路主要用于波形變換、放大電路失調電壓的消除及反饋控制中的積分補償?shù)葓?chǎng)合。

       （c）RC耦合電路和RC微分電路的電路形式是一樣的，僅將被傳輸?shù)男盘?hào)無衰減地、且無相移地由上級耦合到下級。

       RC濾波電路一般用在低頻電路*

       二.LC電路

       LC電路分并聯諧振電路和串聯諧振電路，諧振電路是一個選頻網絡，相當于帶通濾波器,電路圖如下：

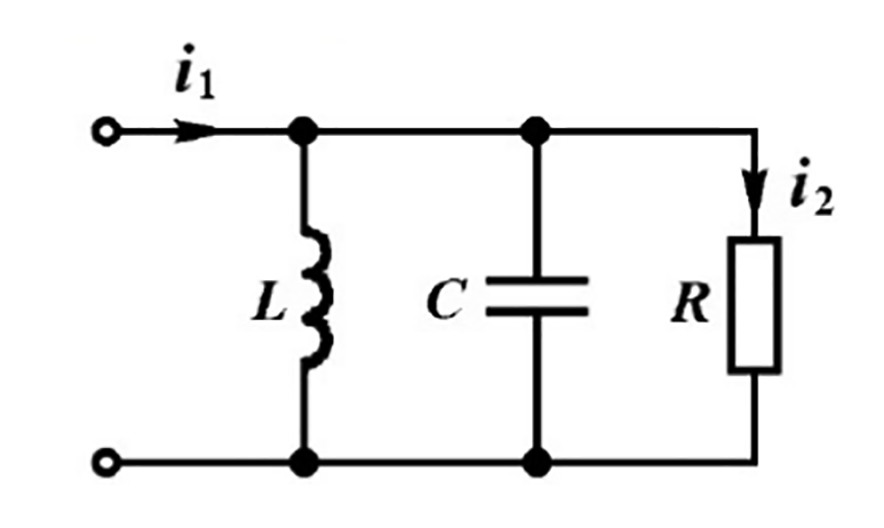

       （a）并聯RLC電路
       并聯RLC電路特點為阻抗大，能量轉換小，電流小。

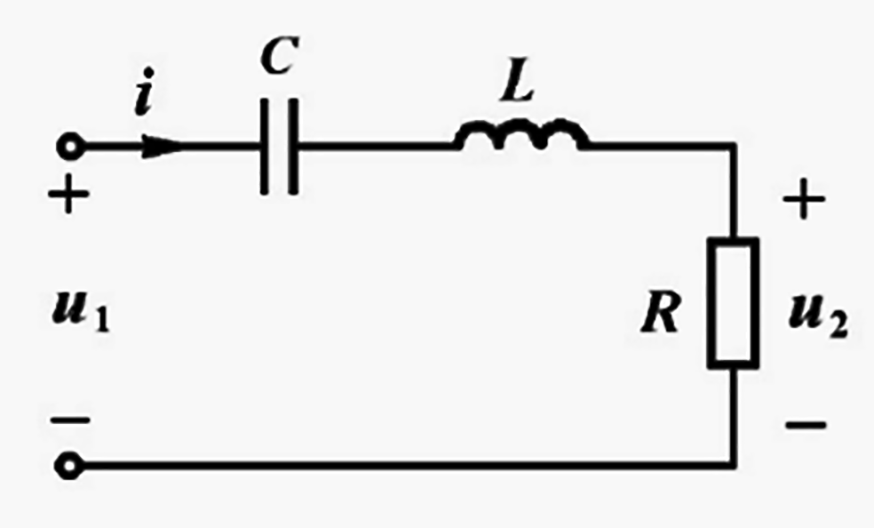

       （b）串聯RLC電路
       串聯RLC電路特點為阻抗小，能量轉換大，電流大。

       LC濾波電路一般用在高頻電路*

       去耦是指防止有用能量從一個電路傳到另一個 電路中，并改變?cè)肼暷芰康膫鬏斅窂剑瑥亩岣唠娫捶峙渚W(wǎng)絡的品質。去耦常使用的元器件為去耦電容。

       去耦電容一般都安置在元件附近的電源處，以減少布線阻抗對濾波效果的影響。去耦電容多使用瓷片電容，其數值由電壓信號最快上升和下降速度確定，而其作用主要是去除高頻如RF信號的干擾，干擾的進入方式是通過電磁輻射。
